Interruptor sem contato capacitivo complementar trifásico
✅Comutação de cruzamento zero-, sem corrente de irrupção
✅Resposta extremamente rápida (<20ms) e alta frequência operacional (nível-de microssegundos)
✅Sem arco, operação silenciosa, alta confiabilidade
✅Adequado para ambientes agressivos, insensíveis a vibrações, poeira, umidade, gases corrosivos
- Introdução de Produto
O interruptor sem contato capacitivo cocomplementar trifásico é um dispositivo eletrônico-de comutação rápida projetado para conexão/desconexão rápida de bancos de capacitores de energia à rede. Ele permite compensação precisa de potência reativa em sistemas que exigem reator capacitivo puro ou em série (até 14%)-compensação de etapa baseada. Este interruptor de energia reativa pode realizar compensação balanceada trifásica-e compensação de etapa por{6}}fase (para cargas desequilibradas).

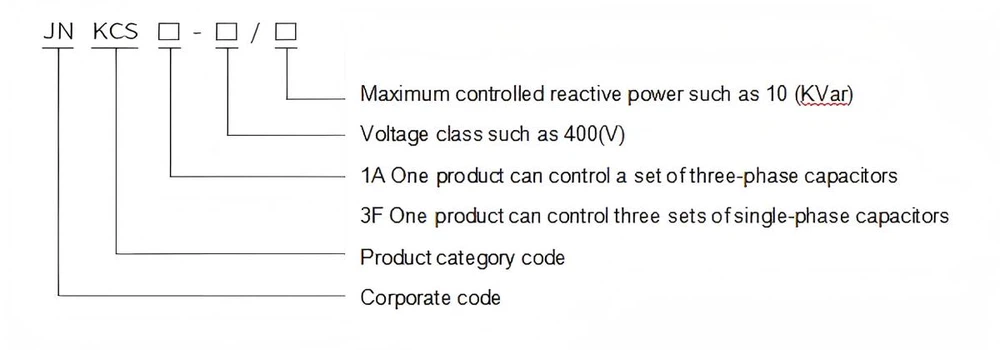

Modelo Significado
Parâmetros técnicos
1 Circuito de controle:
2 tensão de entrada do interruptor de controle: DC8-16V
3. Circuito de carga: Tensão de alimentação Un 400V 50Hz/60Hz
4. Capacidade de carga: 60kVar trifásico, 15kVar monofásico, o consumo de energia é de aproximadamente 2W/ap.
5. Faixa operacional:
5.1. Tolerância de tensão: Un ±10% (360V–440V)
5.2. Distorção Harmônica: Máx. THD 5% (compatível com grades moderadamente distorcidas)
5.3. Tempo de resposta:
5.4. Resposta Inicial:<20ms (Sub-cycle switching)
5.5. Resposta Contínua:<40ms (For dynamic load changes)
Instruções de uso:
Segurança Elétrica
| Parâmetro | Especificação |
|---|---|
| Classe de Proteção | Classe I |
| Liberação/fluência | Em conformidade com EN 61010-1:2001 • Grau de Poluição II • Categoria de sobretensão III |
| Proteção de entrada | IP10 (proteção básica contra poeira, sem proteção contra entrada de água) |
Condições Ambientais
| Parâmetro | Especificação |
|---|---|
| Temperatura operacional | -20 graus a +55 graus |
| Faixa de umidade | 5% a 95% (sem-condensação) |
| Temperatura de armazenamento | -25 graus a +70 graus |
Requisitos de instalação
| Parâmetro | Especificação |
|---|---|
| Orientação de montagem | Verticais ou horizontais |
| Espaço livre para ventilação | • Maior ou igual a 50 mm das aberturas de ventilação • Maior ou igual a 150 mm dos dissipadores de calor |
| Dimensões (A×L×P) | 116 mm × 187 mm × 170 mm |
| Peso | Aproximadamente. 2500g |

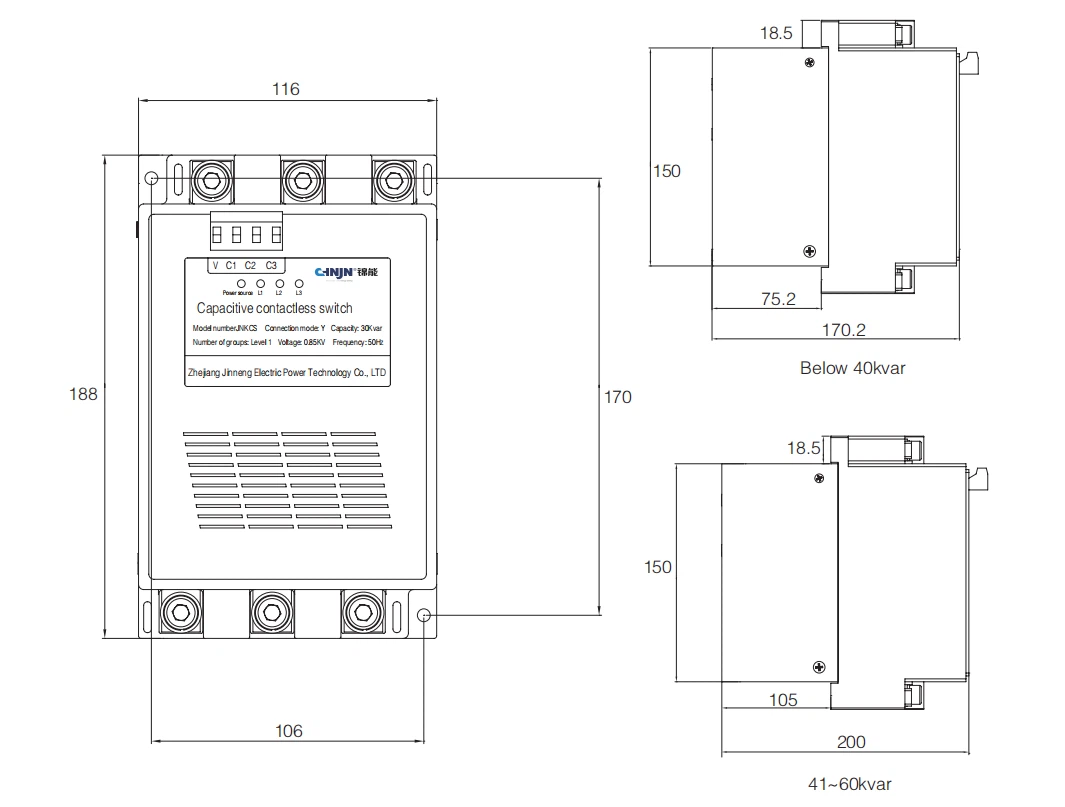

Esboço e instalação
- A chave sem contato capacitiva complementar trifásica pode ser instalada horizontalmente ou verticalmente. Devido à dissipação forçada de calor, todo o ar quente gerado é descarregado quase em uma direção. Sob carga máxima
- Um aumento de temperatura de até 40 K pode ser esperado. Se houver componentes-sensíveis à temperatura no sistema, como dutos de cabos, eles deverão ser protegidos com mangas.
- Fan side:>50mm
- Cooling outlet:>150mm
- Se montado verticalmente, deve-se garantir que o condensado quente seja ventilado por cima. Nota: Quando instalado verticalmente, é importante evitar que objetos estranhos caiam no radiador e causem danos ao ventilador.
- Portanto, o radiador deve ser coberto com uma placa protetora ou similar durante a instalação, e a placa protetora deve ser removida antes do teste e da operação.
Esquema de construção:
- Ao conectar a circuitos de carga com prensa-cabos com isolamento, os prensa-cabos devem ser apertados e os prensa-cabos devem estar perfeitamente perpendiculares ao disco condutor.
- Ao colocar a fiação, deve-se garantir que a fiação não aqueça devido ao dissipador de calor.
- Ao usar o cabo, deve-se garantir que a fiação não aqueça devido ao dissipador de calor.
- Os fusíveis devem ser projetados para proteger os dispositivos semicondutores, dependendo das cargas capacitivas conectadas.
- Os fusíveis devem ser projetados para proteger os dispositivos semicondutores, dependendo das cargas capacitivas conectadas. Deve-se garantir que não haja ligação à terra.
- O parafuso M16 para ligação à terra está localizado no radiador e está etiquetado com a indicação da ligação PE.
- Para dispositivos de compensação com proteção de reator, uma chave sem contato deve ser conectada em série na frente do indutor e do capacitor.
