Reator de filtro harmônico dessintonizado

✅Filtro harmônico ✅Reator dessintonizado ✅Proteção de capacitor ✅OEM para marcas famosas ✅Melhoria do fator de potência ✅Linearidade 1,8x ✅Folha de alumínio e cobre-ferida

Enviar inquérito

Introdução de Produto

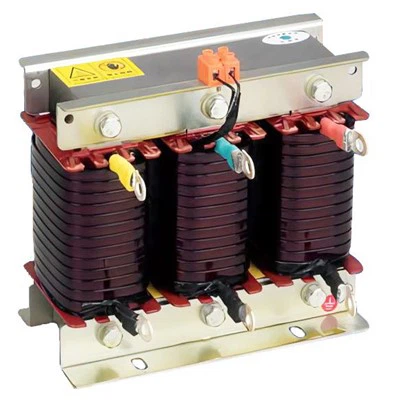

O reator de filtro harmônico dessintonizado fabricado pela Jinneng Electric Power Technology (Hubei) Co., Ltd usa enrolamentos de folha de cobre/alumínio de alta pureza para garantir alto desempenho e qualidade confiável. O produto é fabricado especialmente para marcas mundialmente-conhecidas e sua qualidade foi reconhecida pela indústria e recebeu muitos comentários dos usuários. Possui linearidade de corrente de até 1,8 vezes, filtrando efetivamente harmônicos e protegendo equipamentos. É uma excelente solução para controle harmônico em sistemas de potência.

Modelo de produtos

product-585-231

Parâmetro de produtos

	Reator de filtro harmônico desafinado 400V 7% 3P
Não.:	Código do produto	Controle de qualidade (440V)	Reator Indutância	Dimensão (mm)					Consertando Buracos	Irms	R	Total Perda	Observação
Não.:	Código do produto	kVAR	mH	L	W	H	X	Y	milímetros	A	Ohm	W	Material
1	CKSG-0,7/400-7%	10 kVar	3.57	185	170	185	90	84	Φ11x20	14.4	54.2	65.0	Fio AL
2	CKSG-1,05/400-7%	15 kVar	2.38	205	185	190	110	94	Φ11x20	21.7	31.7	85.0	Fio AL
3	CKSG-1,4/400-7%	20 kVar	1.78	205	195	200	110	104	Φ11x20	28.9	20.9	105	Fio AL
4	CKSG-1,75/400-7%	25 kVar	1.43	205	195	200	110	104	Φ11x20	36.1	14.8	110	Folha AL
5	CKSG-2.1/400-7%	30 kVar	1.19	245	175	235	130	118	Φ11x20	43.3	11.40	150	Folha AL
6	CKSG-2,8/400-7%	40 kVar	0.89	270	175	210	130	118	Φ11x20	57.7	7.50	170	Folha AL
7	CKSG-3,5/400-7%	50 kVar	0.71	270	190	210	130	123	Φ11x20	72.2	6.00	200	Folha AL
8	CKSG-4.2/400-7%	60 kVar	0.59	305	195	270	130	119	Φ11x20	86.6	5.10	260	Folha AL
9	CKSG-5,25/400-7%	75 kVar	0.48	305	195	270	130	119	Φ11x20	108.3	3.40	260	Folha AL
10	CKSG-5,6/400-7%	80 kVar	0.45	305	195	270	130	119	Φ11x20	115.5	3.10	270	Folha AL
11	CKSG-7,0/400-7%	100 kVar	0.36	305	210	270	130	134	Φ11x20	144.3	2.20	310	Folha AL

	Reator de filtro harmônico desafinado 400V 14% 3P
Não.:	Código do produto	Controle de qualidade (525V)	Reator Indutância	Dimensão (mm)					Consertando Buracos	Irms	R	Total Perda	Observação
Não.:	Código do produto	kVAR	mH	L	W	H	X	Y	milímetros	A	Ohm	W	Material
1	CKSG-1,4/0,4-14%	10 kVar	7.1	205	185	190	110	94	Φ11x20	14.4	87	95.0	Fio AL
2	CKSG-2,1/0,4-14%	15 kVar	4.75	245	205	235	130	103	Φ11x20	21.7	45.2	130.0	Fio AL
3	CKSG-2,8/0,4-14%	20 kVar	3.57	245	205	235	130	103	Φ11x20	28.9	31.0	145	Fio AL
4	CKSG-3,5/0,4-14%	25 kVar	2.85	245	205	275	130	108	Φ11x20	36.1	26.0	190	Folha AL
5	CKSG-4,2/0,4-14%	30 kVar	2.38	305	195	270	130	119	Φ11x20	43	19.6	245	Folha AL
6	CKSG-5,6/0,4-14%	40 kVar	1.78	305	195	270	130	119	Φ11x20	58	14.7	270	Folha AL
7	CKSG-7,0/0,4-14%	50 kVar	1.43	305	210	270	130	134	Φ11x20	72	9.6	320	Folha AL
8	CKSG-8,4/0,4-14%	60 kVar	1.19	305	225	320	130	144	Φ11x20	87	7.70	385	Folha AL
9	CKSG-10,5/0,4-14%	75 kVar	0.95	305	225	320	130	144	Φ11x20	108.3	6.10	420	Folha AL
10	CKSG-11,2/0,4-14%	80 kVar	0.89	325	235	320	130	156	Φ11x20	115	4.50	450	Folha AL
11	CKSG-14/0,4-14%	100 kVar	0.71	325	235	320	130	156	Φ11x20	144	3.50	490	Folha AL

Desenho de Produtos

product-1299-370

Controle de qualidade

Recebimento de materiais - Inspeção de entrada - Armazenamento - Emissão de material - Bobina de papel alumínio e isolante - Soldagem - Montagem - Depuração - Pré-cozimento - Impregnação a vácuo - Cozimento - Pós-montagem - FQC- QC - Embalagem - OQC - Armazenamento.

product-1311-555

Descrição dos produtos

product-1197-319

Tag: reator de filtro harmônico desafinado, fabricantes, fornecedores, fábrica de reator de filtro harmônico desafinado na China, reator para moldagem por sopro, reator para redução de custos, reator para eletrólise, reator para armazenamento de energia, reator para reação de alta pressão, reator para reação não catalítica
