Capacitor de potência genuíno

O capacitor de potência genuíno usa resina epóxi seca como material de enchimento isolante, possui um resistor de descarga externo e apresenta um design de tampa de expansão. Possuem excelente estabilidade térmica e características de baixa perda. São de fácil manutenção e limpeza, facilitando reparos posteriores, e são adequados para ambientes de uso de energia industrial.







A vantagem do capacitor de potência genuíno:
1. O capacitor cilíndrico de alumínio com tampa de expansão. Quando a pressão aumenta, a tampa de expansão estica, o interruptor interno quebra e o capacitor desliga para evitar maiores danos. A probabilidade de ruptura da tampa de expansão será reduzida em 50%.
2. Resistor de descarga externo para evitar superaquecimento e danos durante a descarga, permitindo a dissipação de calor livre, melhorando o caminho de descarga ativa controlável, confiável e sustentável, mais adequado para equipamentos de energia industrial.

3. Material de enchimento e características: resina epóxi, adequada para ambientes-de alta temperatura, retardante de chamas, à prova de explosão-, à prova de vazamento-, pode ser instalada de cabeça para baixo ao ar livre e não respingará após a explosão, fácil de limpar.





Tensão nominal 440 V, 50 Hz, trifásica, conexão delta

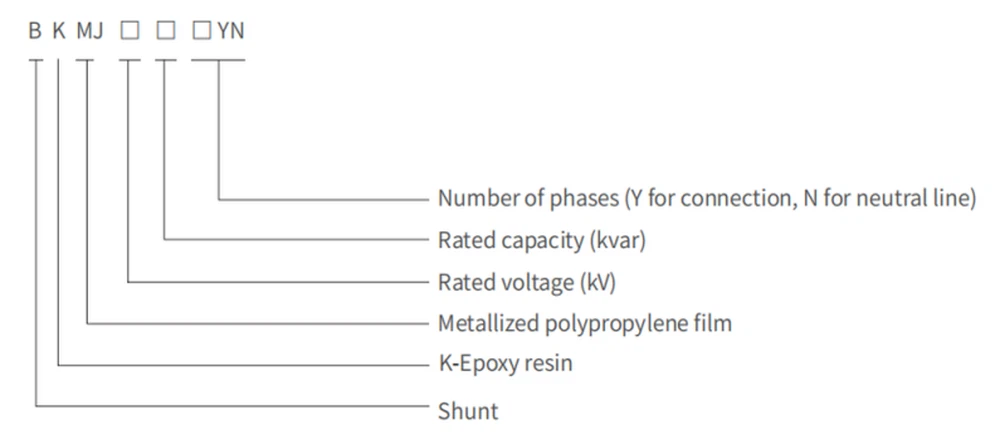

Não.:	Modelo	Capacidade	Saída kvar	μF	Atual(A) 440V	Dimensões Ø*H (mm)	Imagem
1	BKMJ440-5-3	5kvar	440V	3x27,4uF	6.6A	φ76*240
2	BKMJ440-10-3	10kvar	440V	3x54,83uF	13.1A	φ76*240
3	BKMJ440-15-3	15kvar	440V	3x82,23uF	19.7A	φ86*280
4	BKMJ440-20-3	20kvar	440V	3x10/9,67uF	26.2A	φ96*280
5	BKMJ440-25-3	25kvar	440V	3x137,07uF	32.8A	φ10/6*280
6	BKMJ440-30-3	30kvar	440V	3x164,5uF	39.4A	φ116*280
Tensão nominal 525 V, 50 Hz, trifásica, conexão delta 525 V
Não.:	Modelo	Capacidade	Saída kvar	μF	Atual(A)	Dimensões Ø*H(mm)	Imagem
1	BKMJ525-5-3	5kvar	525V	3x19,27uF	5.5A	φ76*240
2	BKMJ525-10-3	10kvar	525V	3x38,5uF	11A	φ76*280
3	BKMJ525-15-3	15kvar	525V	3x57,77uF	16.5A	φ86*280
4	BKMJ525-20-3	20kvar	525V	3x77,03uF	22A	φ96*280
5	BKMJ525-25-3	25kvar	525V	3x96,3uF	27.5A	φ106*280
6	BKMJ525-30-3	30kvar	525V	3x115,53uF	33A	φ116*280

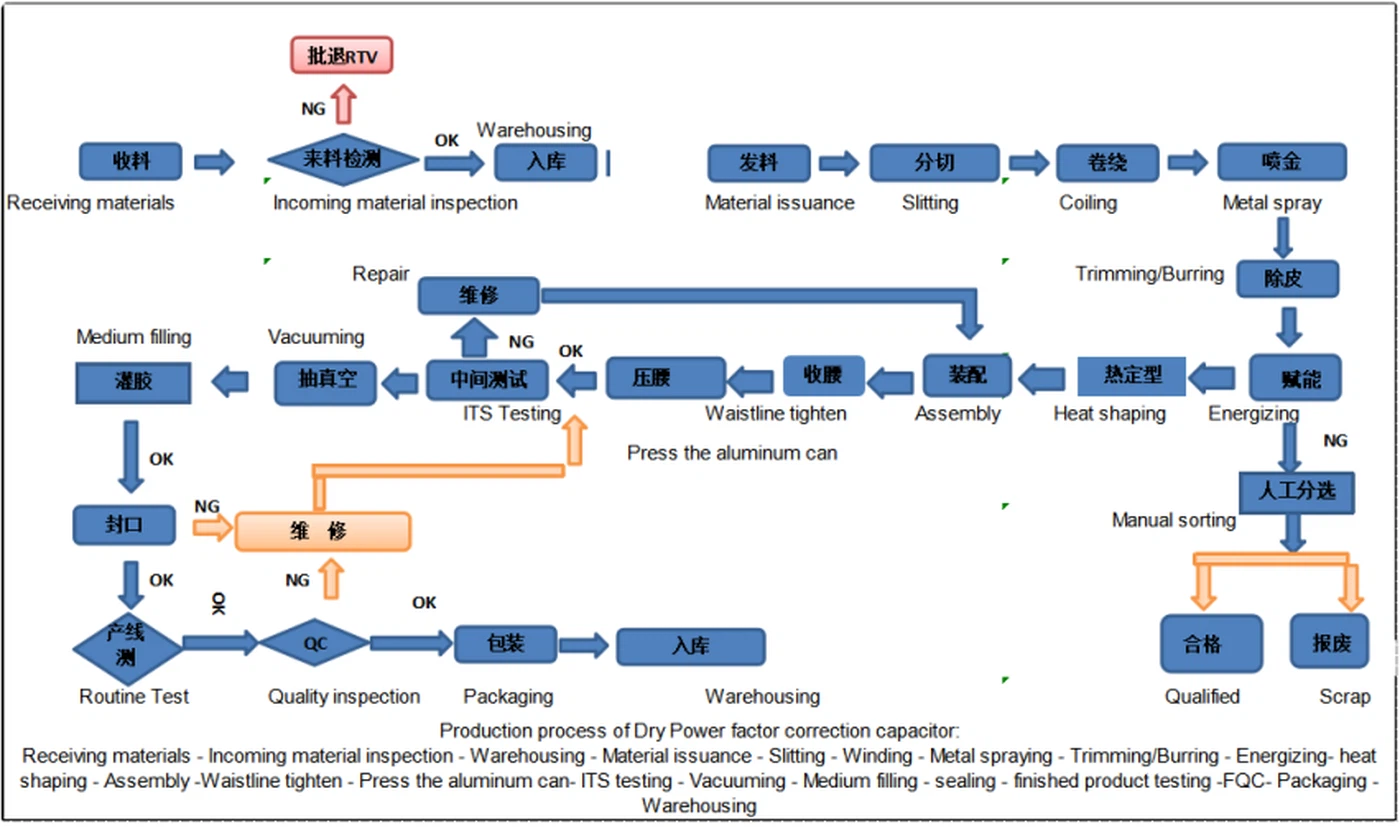

Processo de produção de capacitor de potência genuíno





● Parâmetros elétricos:
-Tensão: Tensão operacional de longo-prazo menor ou igual a 1,1 vezes a tensão nominal, sobretensão de curto-prazo menor ou igual a 1,3 vezes (não superior a 5 minutos por dia).
-Corrente: Corrente total incluindo harmônicos Menor ou igual a 1,3 vezes a corrente nominal, mas é necessário evitar excesso-de longo prazo-.
-Frequência: 50 Hz ou 60 Hz (com desvio de ±2%).

● Condições ambientais:
-Temperatura: -40 graus a +55 graus (para tipo interno); -25 graus a +55 graus (para tipo externo).
-Umidade: A umidade relativa deve ser menor ou igual a 85% para evitar condensação. A umidade relativa deve ser menor ou igual a 95% a 35 graus. Ambientes com alta umidade são propensos à corrosão do eletrodo ou falha no isolamento.
-Altitude: menor ou igual a 2.000 metros (para altitudes acima disso, reduza a capacidade em 1% a cada 100 metros).

● Instalação e Proteção:
-Espaçamento1: O espaçamento mínimo dos capacitores deve ser maior ou igual a 20 mm e a distância entre os grupos deve ser maior ou igual a 50 mm. (Em condições com ventiladores ou refrigeração auxiliar)
-Espaçamento2: O espaçamento mínimo dos capacitores deve ser maior ou igual a 30 mm (a distância ideal recomendada é maior ou igual a 80 mm) e a distância entre grupos deve ser maior ou igual a 200 mm. (Em condições sem ventiladores ou refrigeração auxiliar)
-Ambiente Harmônico: A taxa total de distorção de tensão harmônica (THDU) deve ser menor ou igual a 5%. Harmônicos de{3}}alta frequência aumentarão a perda dielétrica. Caso contrário, um indutor deverá ser instalado (por exemplo, uma taxa de indutância de 7% para suprimir o 5º harmônico).

● Requisitos de fiação:
-O torque deve ser controlado entre 2,5 e 3,5 N·m. Torque excessivo pode danificar os terminais.

-Inspeção regular (DL/T 596-2021): Meça o valor da capacitância a cada seis meses (se o desvio da capacidade do reator em série exceder -10%, ele precisa ser substituído), inspecione a aparência (protuberância, vazamento de óleo) e temperatura (medição de temperatura infravermelha menor ou igual a 70 graus).

-Requisitos de descarga: a tensão residual deve ser menor ou igual a 50 V dentro de 3 minutos após o desligamento.



●Operações Proibidas:
-Não toque nos terminais antes da descarga completa.
-Não use-o diretamente em redes elétricas com harmônicos excessivos ou tensão instável.
